Комфортное проживание в частном доме невозможно представить без надежной системы водоснабжения. Качественная подача воды — это не просто удобство, а необходимость для обеспечения всех бытовых нужд: от приготовления пищи до работы санитарно-технического оборудования.
Водоснабжение дома: полное руководство по проектированию и монтажу систем
Типы систем водоснабжения частного дома
При организации водоснабжения загородного дома владельцы могут выбрать один из двух основных вариантов: централизованное или автономное водоснабжение. Каждый вариант имеет свои особенности, преимущества и ограничения.
Централизованное водоснабжение
Подключение к центральному водопроводу — это наиболее простой способ обеспечить дом водой, если поблизости проходит магистральная труба. Такой вариант доступен жителям коттеджных поселков и населенных пунктов с развитой инфраструктурой.
Преимущества централизованного водоснабжения:
- Стабильное давление в системе без необходимости установки дополнительного оборудования
- Качество воды контролируется коммунальными службами и соответствует санитарным нормам
- Отсутствие расходов на покупку и обслуживание насосного оборудования
- Нет зависимости от электроснабжения для подачи воды
- Относительно низкие первоначальные затраты на подключение
Недостатки центрального водопровода:
- Зависимость от внешних факторов — аварии, плановые отключения, ремонтные работы
- Ежемесячная оплата за потребленную воду
- Возможные перебои с подачей воды в пиковые периоды
- Необходимость сбора документов и получения разрешений для подключения
- Ограниченная доступность в отдаленных районах
Автономное водоснабжение
Автономная система водоснабжения предполагает использование собственного источника воды на участке — скважины различной глубины. Такой вариант идеален для домов, расположенных вдали от центральных коммуникаций, или для владельцев, стремящихся к полной независимости.
Преимущества автономного водоснабжения:
- Полная независимость от коммунальных служб и аварий на центральных сетях
- Отсутствие ежемесячных платежей за воду
- Возможность самостоятельно контролировать качество воды через систему фильтрации
- Неограниченный объем потребления воды
- Высокое качество воды из глубоких скважин
Недостатки автономного водоснабжения:
- Высокие первоначальные затраты на бурение и обустройство
- Зависимость от электроснабжения для работы насоса
- Необходимость регулярного технического обслуживания оборудования
- Требуется место для размещения насосной станции и гидроаккумулятора
- Сложность монтажа и необходимость профессионального подхода
Источники водоснабжения для частного дома
Выбор источника воды — это первый и один из самых важных этапов организации автономного водоснабжения. От правильного выбора зависит качество воды, надежность системы и эксплуатационные расходы.

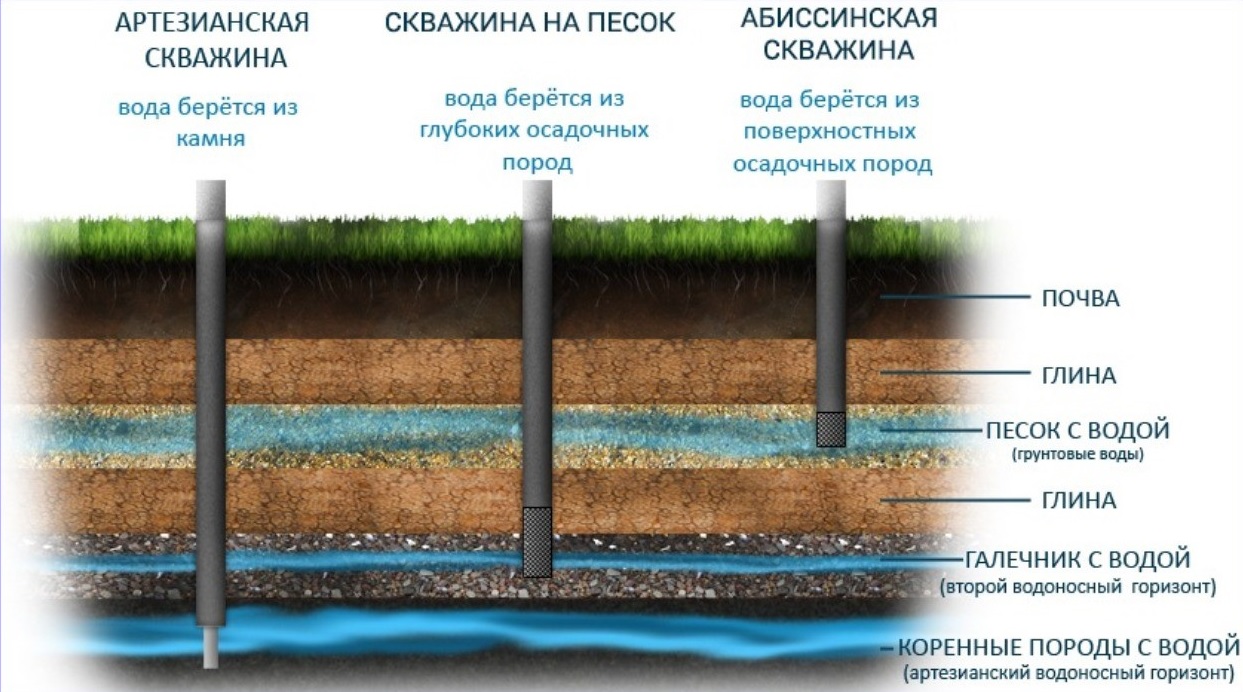

Типы скважин в разрезе
Скважина на песок
Скважина на песок бурится на глубину от 15 до 50 метров до первого водоносного горизонта. Это популярный вариант для обеспечения водой частных домов со средним водопотреблением.
Характеристики песчаной скважины:
- Дебит составляет от 500 литров до 3 кубометров в час
- Срок службы — от 10 до 15 лет в зависимости от интенсивности использования
- Не требуется разрешение на бурение
- Более быстрое бурение по сравнению с артезианской скважиной
- Средняя стоимость обустройства
Преимущества:
- Достаточная производительность для семьи из 4-6 человек
- Возможность использования погружного насоса
- Хорошее качество воды после фильтрации
- Меньшая глубина облегчает обслуживание
- Быстрые сроки бурения — 1-2 дня
Недостатки:
- Меньший срок службы по сравнению с артезианской
- Возможность заиливания при нерегулярном использовании
- Качество воды зависит от сезона и уровня грунтовых вод
- Требуется более частое обслуживание
Артезианская скважина
Артезианская скважина — это самый надежный и долговечный источник водоснабжения. Бурение производится на глубину от 50 до 200 метров до известнякового водоносного горизонта.
Особенности артезианской скважины:
- Дебит от 3 до 10 кубометров в час и более
- Срок службы — до 50 лет
- Требуется лицензирование и получение разрешения
- Высочайшее качество воды
- Стабильный дебит круглый год
Преимущества:
- Способна обеспечить водой большой дом или несколько построек
- Вода защищена от поверхностных загрязнений
- Минимальное содержание органических примесей
- Постоянный запас воды независимо от сезона
- Максимальная долговечность
- Стабильные характеристики на протяжении всего срока эксплуатации
Важно учитывать:
Для бурения артезианской скважины необходимо получить лицензию на недропользование, что требует времени и финансовых затрат. Однако высокое качество воды и долговечность полностью оправдывают эти вложения.
Выбор места для скважины
Требования к расположению скважины:
- Минимум 3 метра от фундамента дома для предотвращения вымывания грунта
- Не менее 50 метров от септиков, выгребных ям и других источников загрязнения
- Обеспечение подъездных путей для буровой техники
- Учет удобства прокладки водопровода до дома
- Возможность обустройства кессона или скважинного адаптера
Оборудование для системы водоснабжения
Правильный подбор оборудования — залог надежной и эффективной работы всей системы водоснабжения.
Насосное оборудование
Для скважин используются специализированные погружные насосы, которые устанавливаются непосредственно в обсадную трубу и работают на глубине.

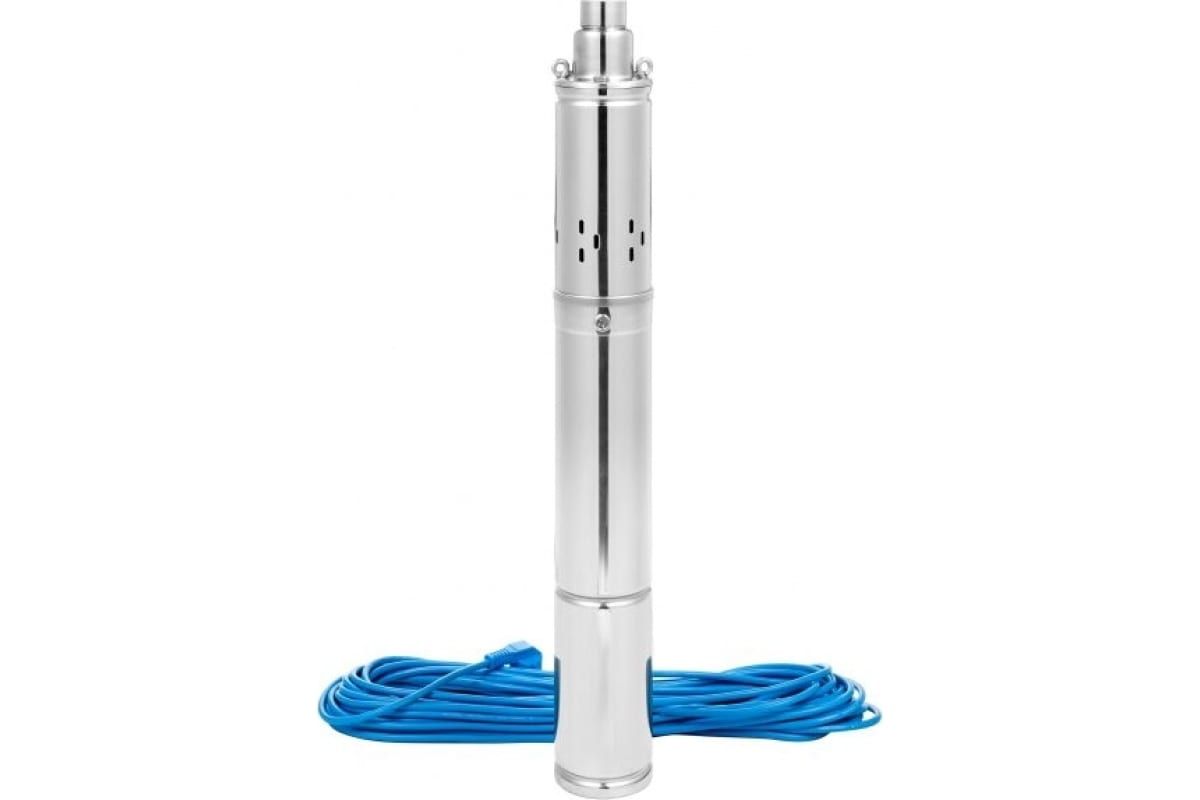

Скважинные погружные насосы
- Диаметр 3" (75 мм) или 4" (100 мм) в зависимости от диаметра обсадной трубы
- Производительность от 1 до 6 кубометров в час
- Максимальная глубина погружения до 200 метров
- Напор от 40 до 150 метров водяного столба
- Материал корпуса — нержавеющая сталь
Типы скважинных насосов:
- Центробежные — самые надежные и долговечные, подходят для любых глубин
- Вихревые — обеспечивают высокий напор, хороши для небольших дебитов
- Винтовые — идеальны для скважин с высоким содержанием песка
- Глубина скважины и динамический уровень воды
- Требуемая производительность (расход воды)
- Расстояние от скважины до дома
- Количество точек водоразбора
- Необходимое давление в системе

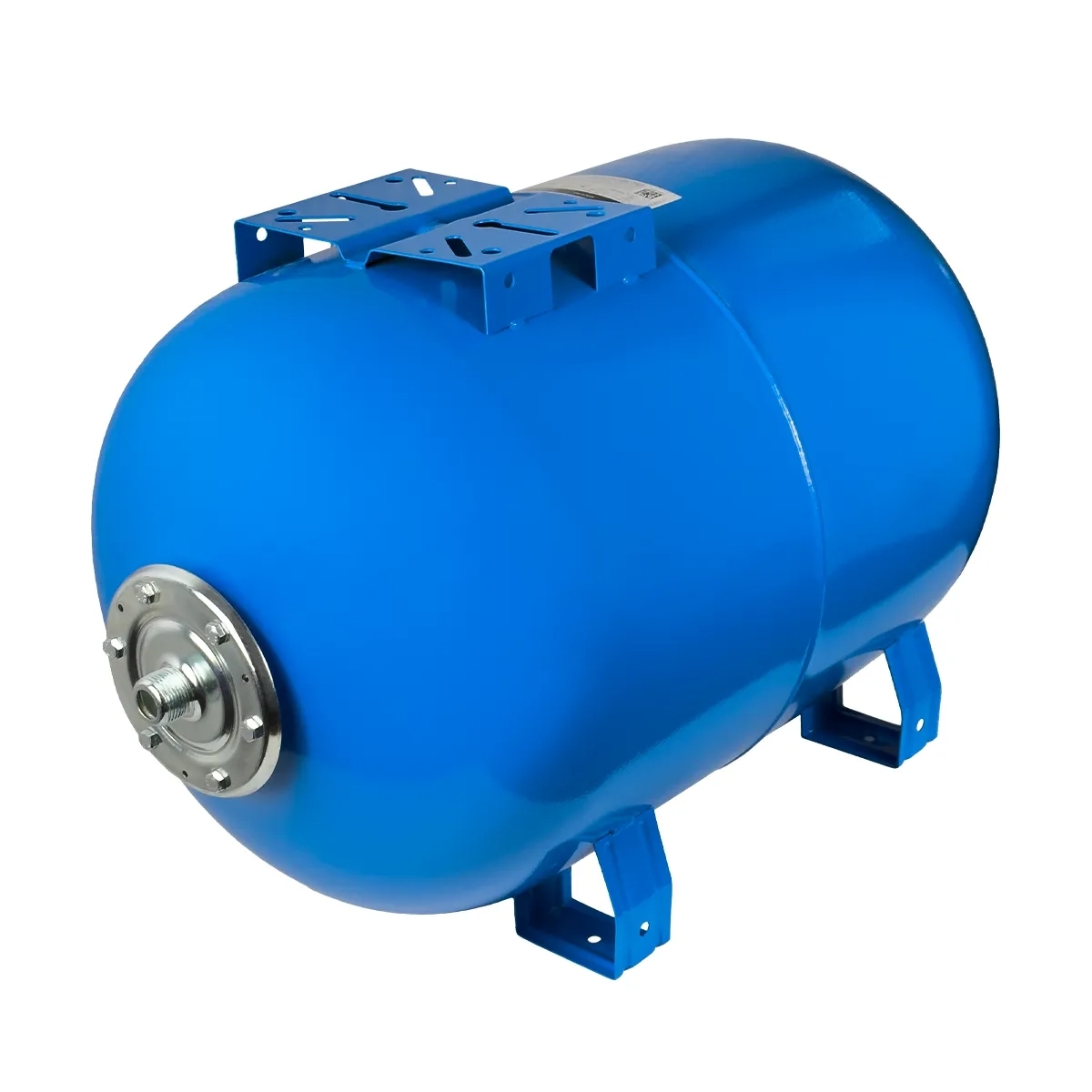

Гидроаккумулятор
Гидроаккумулятор (расширительный бак) — это емкость с мембраной, которая создает запас воды и поддерживает стабильное давление в системе. Это ключевой элемент, предотвращающий частое включение насоса и гидроудары.
Функции гидроаккумулятора:
- Создание резервного запаса воды
- Поддержание постоянного давления в системе
- Защита от гидроударов
- Снижение частоты включений насоса и продление его срока службы
- Обеспечение работы системы при кратковременном отключении электричества
Объем гидроаккумулятора подбирается исходя из:
- Производительности насоса
- Количества точек водоразбора
- Интенсивности потребления воды
- Для дома на 3-4 человека достаточно бака на 50-100 литров
- Для большого дома — 150-300 литров
- Для коттеджа с несколькими санузлами — от 300 литров
Система автоматики
Автоматика управляет работой насоса и контролирует параметры системы:
Реле давления — включает и выключает насос при достижении заданных значений давления (обычно 1,5-3 бар)
Манометр — показывает текущее давление в системе
Реле сухого хода — защищает насос от работы без воды, предотвращая перегрев и поломку
Блок автоматики — современные системы с плавным пуском, защитой от перегрузок и возможностью программирования
Частотный преобразователь — обеспечивает плавную регулировку производительности насоса, экономит электроэнергию и продлевает срок службы оборудования
Кессон или скважинный адаптер
Для защиты устья скважины и размещения оборудования используются два варианта:
Кессон:
- Герметичная емкость из пластика или металла объемом 1-2 кубометра
- Устанавливается вокруг обсадной трубы на глубине ниже промерзания
- Внутри размещается оголовок скважины, запорная арматура, автоматика
- Возможность подключения нескольких линий водопровода
- Удобство обслуживания оборудования
Скважинный адаптер:
- Компактное устройство для вывода трубы из скважины ниже уровня промерзания
- Монтируется в стенку обсадной трубы
- Не требует земляных работ большого объема
- Более доступная цена по сравнению с кессоном
- Подходит для одной линии водопровода
Система фильтрации
Качество воды из скважины требует обязательной очистки. Система фильтрации подбирается индивидуально после анализа воды.
Система фильтрации воды
Основные этапы очистки:
- Механическая фильтрация — удаление песка, ила, взвешенных частиц (сетчатые и картриджные фильтры 5-100 мкм)
- Обезжелезивание — удаление железа и марганца (засыпные фильтры с загрузкой, аэрация)
- Умягчение — снижение жесткости воды (ионообменные фильтры с солевым раствором)
- Обеззараживание — удаление бактерий (УФ-стерилизаторы, озонирование)
- Финишная очистка — угольные фильтры для улучшения вкуса и запаха
Важность анализа воды:
Перед подбором системы фильтрации обязательно проводится лабораторный анализ воды из скважины. Это позволяет определить точный состав примесей и подобрать оптимальное оборудование.

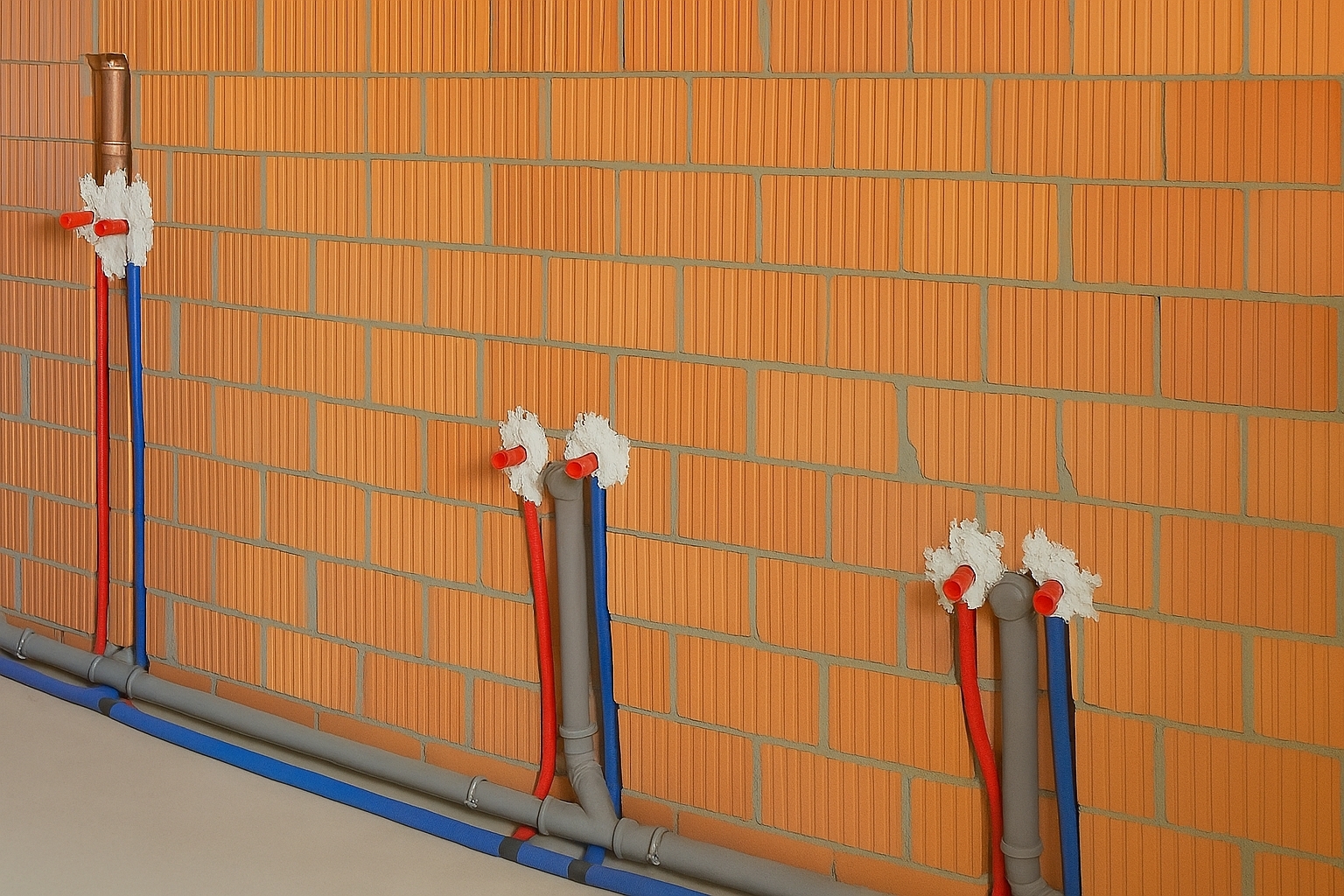

Схемы разводки водопровода в доме
Правильная разводка труб обеспечивает равномерное распределение воды по всем точкам и комфортное использование сантехники.

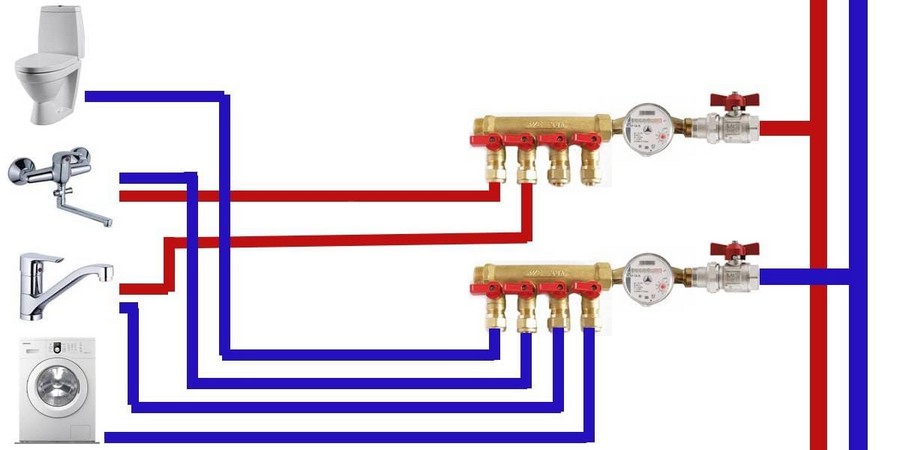

Схема коллекторной разводки
Последовательная (тройниковая) разводка
Это традиционная схема, при которой от основной магистральной трубы через тройники подключаются все потребители один за другим.
Преимущества:
- Простота монтажа
- Минимальный расход материалов
- Низкая стоимость
- Легкость планирования
Недостатки:
- Падение давления при одновременном использовании нескольких точек
- Сложность локализации утечек
- Необходимость отключения всей системы при ремонте
Область применения: небольшие дома с 1-2 санузлами, дачи, гостевые домики.
Коллекторная (параллельная) разводка
Современная схема, при которой от центрального коллектора к каждой точке водоразбора идет отдельная труба.
Преимущества:
- Стабильное давление во всех точках одновременно
- Возможность отключения любой точки без остановки всей системы
- Легкость диагностики и ремонта
- Удобство скрытой прокладки труб
- Индивидуальная регулировка каждой линии
- Отсутствие влияния одних потребителей на другие
Недостатки:
- Значительный расход труб
- Высокая стоимость материалов
- Необходимость места для установки коллекторного шкафа
- Более сложный монтаж
Область применения: большие дома с несколькими санузлами, коттеджи, дома с системой теплого пола.
Смешанная разводка
Комбинированная схема объединяет преимущества обеих систем. Смесители подключаются через коллектор для стабильного напора, а унитазы и бытовая техника — последовательно.
Преимущества смешанной системы:
- Оптимальное соотношение цены и качества
- Экономия на материалах по сравнению с полностью коллекторной системой
- Стабильная работа критичных точек
- Гибкость в проектировании
Выбор труб для водоснабжения
Материал труб напрямую влияет на долговечность, надежность и стоимость системы водоснабжения.
Виды труб для водоснабжения
Полипропиленовые трубы (ППР)
Наиболее популярный вариант для внутренней разводки водоснабжения в частных домах.
Характеристики:
- Срок службы — до 50 лет
- Диаметры для водоснабжения: 20 мм, 25 мм, 32 мм
- Устойчивость к коррозии и химическим веществам
- Низкая теплопроводность
- Рабочая температура до +95°C
Преимущества:
- Доступная цена
- Простота монтажа методом пайки
- Не образуют отложений внутри
- Безопасны для питьевой воды
- Выдерживают высокое давление
- Долговечность и надежность
Важно: для горячего водоснабжения используются армированные алюминием или стекловолокном трубы, которые имеют меньший коэффициент температурного расширения.
Трубы из сшитого полиэтилена (PEX)
Современный материал, набирающий популярность благодаря своим уникальным характеристикам.
Преимущества:
- Гибкость — легко прокладывать скрытым способом
- Память формы — труба восстанавливается после деформации
- Морозостойкость — выдерживает замерзание воды без разрушения
- Срок службы — до 50 лет
- Идеальны для теплого пола и длинных трасс без стыков
- Высокая прочность
Монтаж: с помощью пресс-фитингов или надвижных фитингов.
Полиэтилен низкого давления (ПНД)
Основной материал для наружных участков водопровода — от скважины до дома.
Характеристики:
- Высокая морозостойкость
- Гибкость — не требуют сварки на поворотах
- Диаметры: 25 мм, 32 мм, 40 мм
- Выдерживают давление до 10 бар
- Устойчивость к агрессивным средам
Применение:
- Прокладка от скважины до дома
- Магистральные участки на участке
- Системы полива
- Подключение к кессону
Важно: для питьевого водоснабжения используются только трубы ПНД с маркировкой "питьевая" синего или черного цвета с синими полосами.
Металлопластиковые трубы
Комбинированный материал с алюминиевой прослойкой между слоями полиэтилена.
Преимущества:
- Гибкость и сохранение формы
- Устойчивость к коррозии
- Низкий коэффициент расширения
- Подходят для ХВС и ГВС
- Простота монтажа
Недостатки:
- Фитинги на резьбе могут ослабевать со временем
- Требуется периодическая подтяжка соединений
- Выше цена по сравнению с полипропиленом
- Алюминиевый слой может корродировать при контакте с некачественной водой
Рекомендации по выбору диаметра труб
Для внутренней разводки:
- Магистральная линия от гидроаккумулятора — 32 мм
- Ответвления к санузлам — 25 мм
- Подводки к отдельным приборам — 20 мм или 16 мм
Для наружного водопровода:
- Трубопровод длиной до 30 метров — 32 мм
- Трубопровод более 30 метров — 40 мм
- При высоком расходе воды — 50 мм
Этапы монтажа системы водоснабжения
Монтаж водоснабжения выполняется в несколько этапов с соблюдением всех технологических норм и правил.
Этап 1: Проектирование
Проектирование — это фундамент надежной системы водоснабжения.
Что включает проектирование:
- Анализ потребностей в воде (количество жильцов, точек водоразбора)
- Гидравлический расчет системы
- Выбор типа скважины и места бурения
- Подбор оборудования (насос, гидроаккумулятор, фильтры)
- Расчет диаметров труб
- Определение схемы разводки
- Расчет материалов и составление сметы
- Планирование трассы наружного водопровода
Гидравлический расчет позволяет определить:
- Необходимую производительность насоса
- Требуемое давление в системе
- Оптимальные диаметры труб
- Потери давления на участках
- Глубину установки насоса в скважине
Этап 2: Бурение и обустройство скважины
Процесс бурения:
- Подготовка площадки для буровой установки
- Бурение на расчетную глубину
- Установка обсадной трубы (стальная или пластиковая)
- Промывка скважины для удаления шлама
- Прокачка скважины до чистой воды
- Проведение паспортизации скважины
Обустройство скважины:
- Установка кессона или монтаж скважинного адаптера
- Монтаж оголовка скважины
- Установка погружного насоса на расчетной глубине
- Подключение кабеля питания и страховочного троса
- Установка обратного клапана
- Монтаж запорной арматуры
Этап 3: Прокладка наружного водопровода
Наружный участок трубопровода требует особого внимания к защите от промерзания.
Технология прокладки:
- Копка траншеи на глубину ниже уровня промерзания грунта (обычно 1,5-1,8 метра для средней полосы России)
- Подготовка основания — песчаная подушка толщиной 10-15 см для равномерного распределения нагрузки
- Укладка трубы ПНД диаметром 32-40 мм с запасом длины на тепловое расширение
- Монтаж греющего кабеля в зонах возможного промерзания (рекомендуется для участков менее 1,5 м глубиной)
- Утепление трубы специальной теплоизоляцией (пенополиэтилен, пенополиуретан)
- Защита от механических повреждений — труба в защитной гофре или коробе
- Засыпка песком слоем 20-30 см для защиты трубы
- Обратная засыпка грунтом с послойным уплотнением
Ввод в дом:
- Через фундамент в специальной гильзе большего диаметра
- С установкой запорного крана сразу после ввода
- С утеплением участка прохода через неотапливаемые помещения
- Герметизация места прохода для предотвращения проникновения холода
Этап 4: Монтаж внутреннего оборудования
В доме устанавливается все необходимое оборудование для автоматической работы системы.
Порядок установки:
- Монтаж гидроаккумулятора — устанавливается на ровной поверхности, желательно в техническом помещении или котельной
- Установка реле давления и манометра — в удобном для контроля месте с хорошей видимостью
- Монтаж системы фильтрации — от грубой к тонкой очистке, с учетом направления потока
- Установка запорной арматуры — краны, коллекторы с возможностью отключения отдельных участков
- Подключение автоматики — электрическая часть с защитой от перегрузок и влаги
Важные моменты:
- Все соединения должны быть герметичными с использованием качественных уплотнителей
- Необходимы сливные краны в нижних точках системы для консервации
- Манометр должен быть всегда видимым для контроля давления
- Обязательна установка обратного клапана для предотвращения обратного тока воды
- Заземление всего электрооборудования
Этап 5: Разводка по дому
Монтаж труб холодного и горячего водоснабжения по дому
Правила разводки:
- Холодная вода прокладывается справа (при вертикальном расположении) или снизу (при горизонтальном)
- Горячая вода — слева или сверху соответственно
- Соблюдение уклона 2-3 мм на метр в сторону сливных кранов
- Крепление труб через каждые 1-1,5 метра специальными клипсами
- Использование компенсаторов на длинных участках для ГВС
- Расстояние между трубами ХВС и ГВС — не менее 15 см для предотвращения теплообмена
Способы прокладки:
- Открытая — трубы видны, легко обслуживать, проще выявить утечки
- Скрытая — в штробах, за гипсокартоном, в полу — эстетично, но сложнее ремонтировать

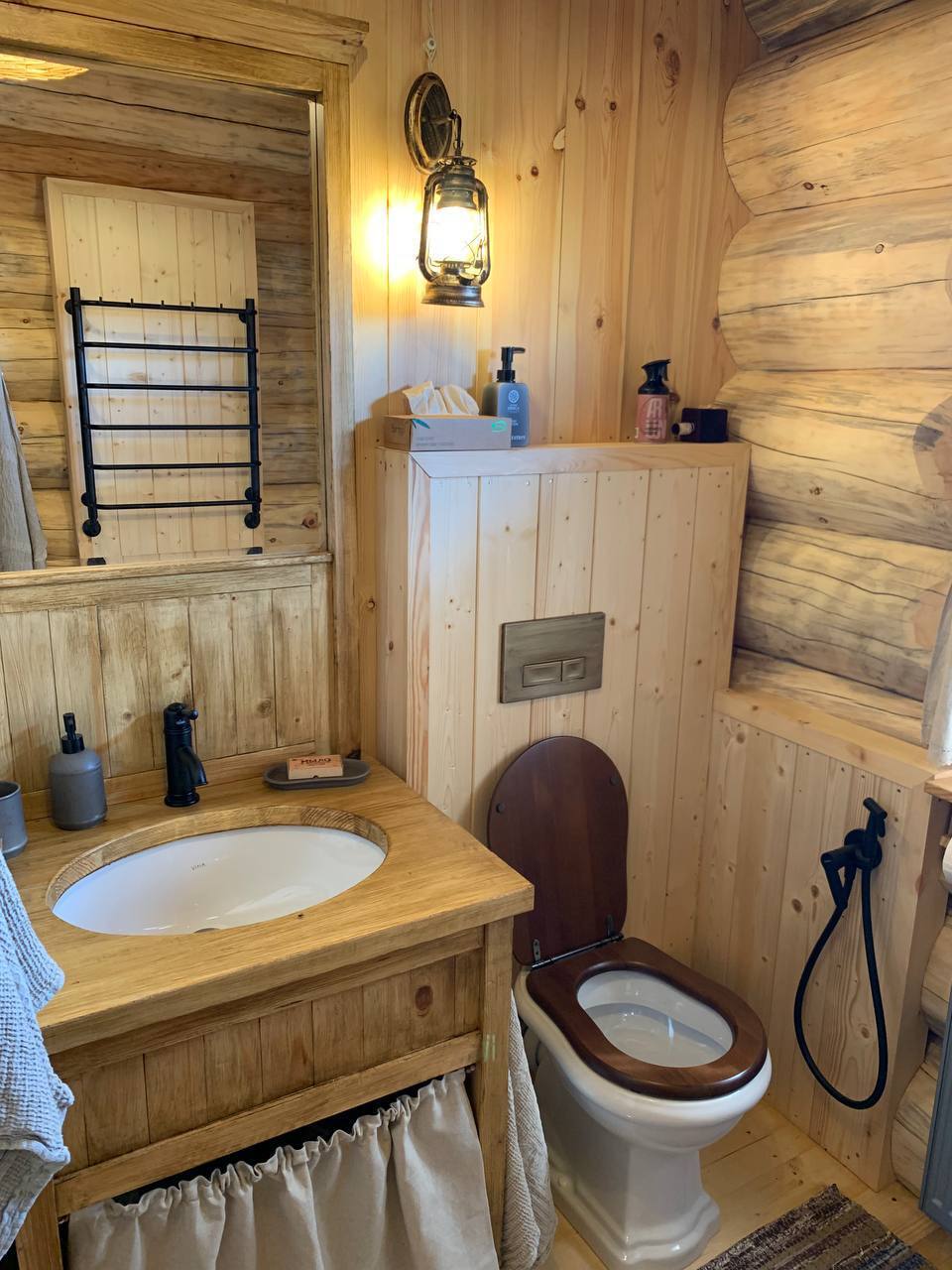

Этап 6: Подключение сантехники
