При строительстве или капитальном ремонте частного дома один из ключевых вопросов — правильный выбор схемы отопительной системы. От этого решения зависит не только комфорт проживания, но и расходы на отопление в течение многих лет. Компания Теплострой поможет разобраться в существующих схемах отопления и выбрать оптимальное решение для вашего дома.

Принцип работы системы отопления частного дома

Любая система водяного отопления представляет собой замкнутый контур, по которому циркулирует теплоноситель. Нагреваясь в котле, жидкость проходит по трубам к радиаторам, отдает тепло помещениям и возвращается обратно к источнику тепла для повторного нагрева.

Основные элементы отопительной системы включают:

• Котел отопления (газовый, электрический, твердотопливный или жидкотопливный)
• Трубопроводы для транспортировки теплоносителя
• Радиаторы или другие отопительные приборы
• Расширительный бак для компенсации расширения теплоносителя
• Циркуляционный насос (для систем с принудительной циркуляцией)
• Запорная и регулирующая арматура
• Группа безопасности и воздухоотводчики

Комбинации этих элементов формируют различные схемы отопления с уникальными характеристиками.

Классификация схем отопления

Системы отопления можно классифицировать по нескольким критериям, каждый из которых влияет на эффективность и удобство эксплуатации. Однотрубные системы и системы с естественной циркуляцией мы рассматривать не будем.

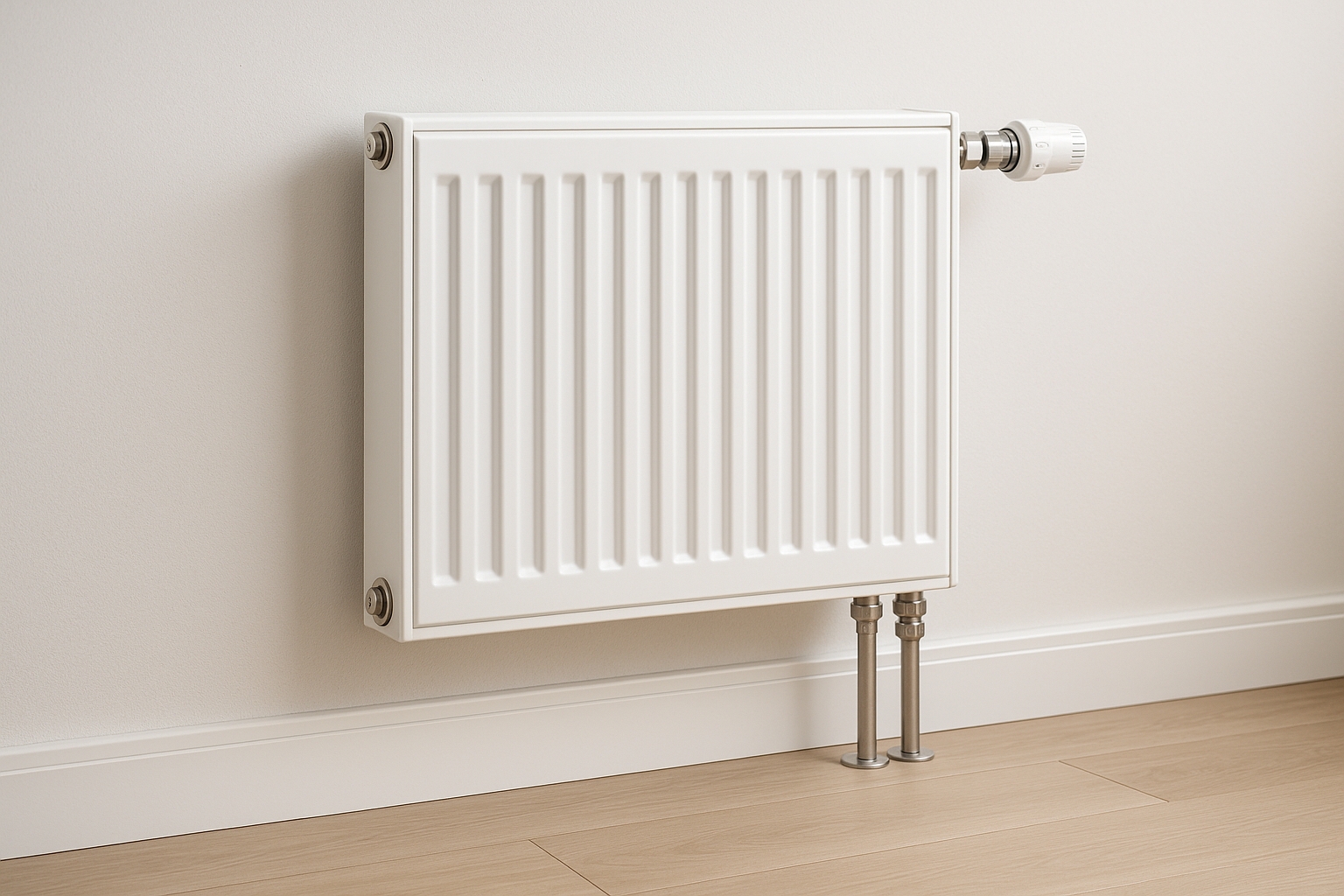

Двухтрубная схема отопления

Двухтрубная система — наиболее распространенная и эффективная схема для частных домов. К каждому радиатору подходят две трубы: по одной поступает горячий теплоноситель (подача), по другой отводится остывший (обратка). Радиаторы подключены параллельно.

Разновидности двухтрубных систем

Тупиковая схема

Подача и обратка движутся в противоположных направлениях. Самая простая в монтаже двухтрубная схема.

Попутная схема (петля Тихельмана)

Подающая и обратная магистрали движутся в одном направлении. Все радиаторы находятся в равных гидравлических условиях, что упрощает балансировку системы.

Схема с коллекторной разводкой (лучевая)

От распределительного коллектора к каждому радиатору идет отдельная пара труб. Рассмотрим ее подробнее в следующем разделе.

Преимущества двухтрубной системы

• Равномерный прогрев всех радиаторов независимо от удаленности от котла
• Возможность индивидуальной регулировки температуры в каждом помещении
• Отключение одного радиатора не влияет на работу остальных
• Простота балансировки системы
• Можно подключать большое количество отопительных приборов
• Легко интегрируются дополнительные контуры (теплый пол, бойлер)

Недостатки двухтрубной системы

• Больший расход материалов — требуется вдвое больше труб
• Более сложный и длительный монтаж
• Выше стоимость проекта
• Требуется тщательное планирование прокладки труб

Когда выбирать двухтрубную схему

Специалисты Теплострой рекомендуют двухтрубную систему для:

• Домов площадью более 100 м²
• Двухэтажных и многоэтажных коттеджей
• Зданий со сложной планировкой и большим количеством комнат
• Случаев, когда важен комфорт и индивидуальная регулировка температуры
• Домов с постоянным проживанием

Лучевая (коллекторная) схема отопления

Лучевая или коллекторная разводка — наиболее современное и технологичное решение. Система строится вокруг распределительного коллектора (гребенки), от которого к каждому радиатору или отопительному контуру идет отдельная пара труб.

Принцип работы

Коллектор представляет собой две гребенки — подающую и обратную. На подающей установлены расходомеры или регулировочные вентили для каждого контура, на обратной — запорные краны или балансировочные клапаны. Это позволяет управлять каждым лучом независимо.

Преимущества лучевой системы

• Максимально равномерное распределение теплоносителя
• Точная регулировка температуры каждого радиатора из одного места
• Возможность полного отключения любого отопительного прибора
• Скрытая прокладка труб в стяжке пола
• Эстетичность — видны только радиаторы
• Простота диагностики и обслуживания
• Идеально подходит для интеграции систем умного дома

Недостатки лучевой системы

• Самая высокая стоимость среди всех схем
• Большой расход труб — к каждому радиатору идет отдельная пара
• Сложность монтажа, требуются квалифицированные специалисты
• Обязательна принудительная циркуляция
• Сложно внести изменения после заливки стяжки

Когда выбирать лучевую схему

Команда Теплострой рекомендует лучевую систему для:

• Загородных домов премиум-класса
• Зданий большой площади (более 200 м²)
• Случаев, когда важна эстетика и скрытая прокладка коммуникаций
• Домов с теплыми полами
• Коттеджей со сложной архитектурой
• Объектов с системами автоматизации и удаленного управления

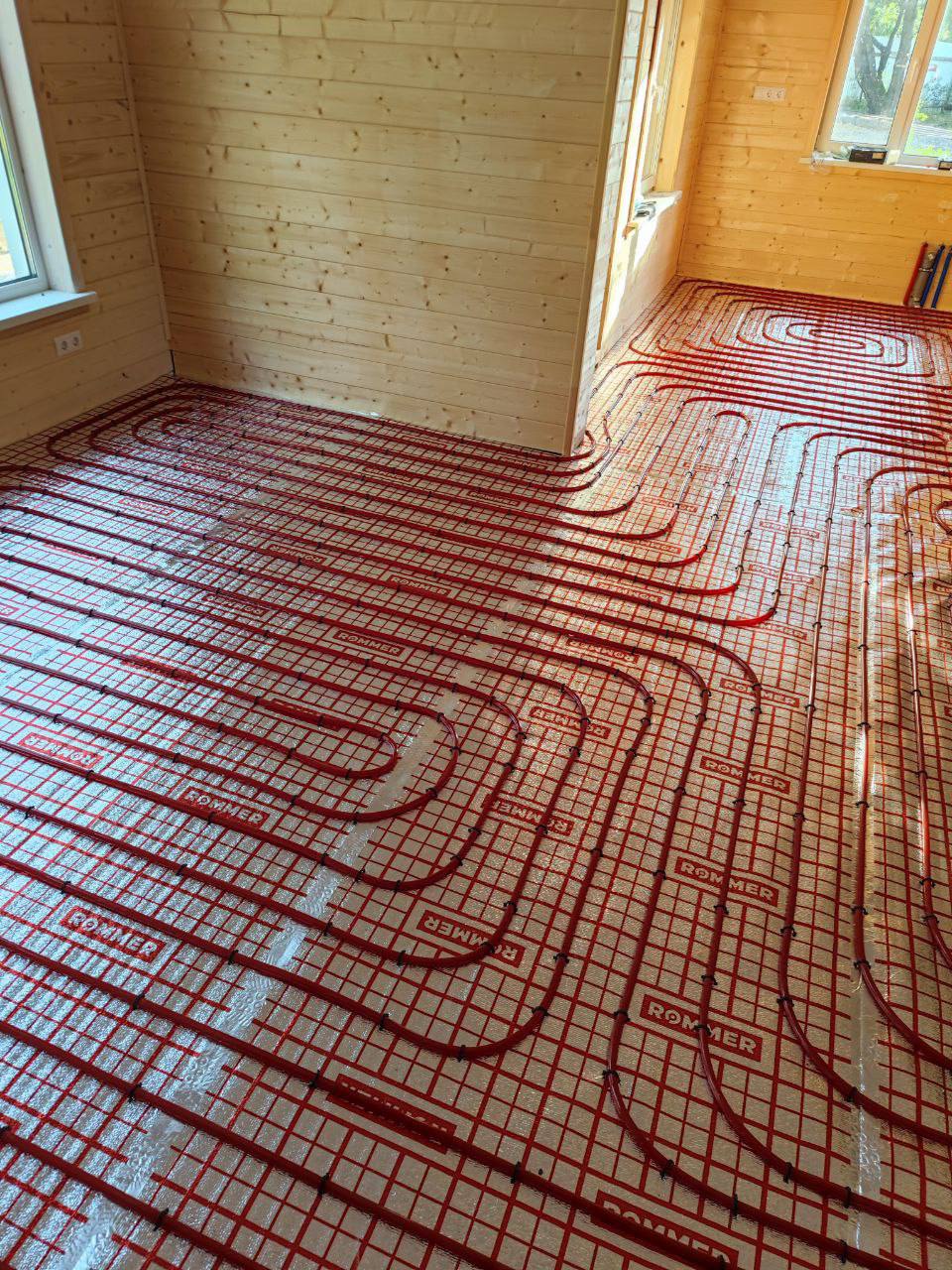

Схемы с теплым полом

Водяной теплый пол становится все более популярным решением как основной или дополнительный источник отопления. Существует несколько способов его интеграции в общую систему отопления дома.

Теплый пол как единственный источник тепла

В южных регионах с мягким климатом теплого пола может быть достаточно для полноценного отопления дома. В этом случае используется коллекторная разводка с установкой смесительного узла для понижения температуры теплоносителя до 35-45°C.

Комбинированная система: радиаторы + теплый пол

Наиболее распространенный вариант для средней полосы и северных регионов. Система делится на два контура:

• Высокотемпературный контур для радиаторов (70-80°C)
• Низкотемпературный контур для теплого пола (35-45°C)

Ключевой элемент такой схемы — смесительный узел, который понижает температуру теплоносителя для контура теплого пола путем подмешивания остывшей воды из обратки.

Особенности монтажа

При проектировании системы с теплым полом важно учитывать:

• Максимальная длина одной петли теплого пола — 80-100 метров
• Необходимость установки коллектора на каждый этаж или зону
• Обязательное присутствие циркуляционного насоса для каждого контура
• Правильный расчет шага укладки трубы в зависимости от теплопотерь

Специалисты компании Теплострой помогут спроектировать оптимальную схему с учетом всех нюансов вашего дома.

Открытые и закрытые системы отопления

Открытая система

Использует расширительный бак открытого типа, который сообщается с атмосферой. Бак обычно устанавливается в самой верхней точке системы (на чердаке).

Особенности:

• Применяется только с естественной циркуляцией
• Теплоноситель — только вода
• Требует регулярного контроля уровня воды
• Есть риск попадания кислорода в систему (коррозия)
• Подходит для небольших домов

Закрытая система

Оснащается герметичным мембранным расширительным баком. Система работает под избыточным давлением (обычно 1,5-2 бара).

Особенности:

• Работает с принудительной циркуляцией
• Можно использовать антифриз в качестве теплоносителя
• Меньше требований к расположению элементов
• Не требует частого обслуживания
• Более современное и надежное решение

Компания Теплострой рекомендует закрытые системы для большинства современных частных домов.

Как выбрать схему отопления: рекомендации Теплострой

При выборе оптимальной схемы отопления необходимо учитывать множество факторов. Специалисты компании Теплострой выделяют следующие ключевые критерии:

Площадь и этажность дома

• До 100 м², одноэтажный дом — достаточно однотрубной системы «Ленинградка»
• 100-200 м², один-два этажа — двухтрубная тупиковая или попутная схема
• Более 200 м², два и более этажа — двухтрубная или лучевая система с коллекторами

Надежность электроснабжения

• Частые перебои с электричеством — система с естественной циркуляцией (самотечная)
• Стабильное электроснабжение — система с принудительной циркуляцией

Бюджет проекта

• Ограниченный бюджет — однотрубная горизонтальная схема
• Средний бюджет — двухтрубная тупиковая система
• Премиум-сегмент — лучевая коллекторная разводка

Требования к комфорту

• Базовый комфорт — однотрубная система с термостатическими головками
• Повышенный комфорт — двухтрубная система с зональным регулированием
• Максимальный комфорт — лучевая система с погодозависимой автоматикой

Архитектурные особенности

• Простая планировка — любая схема подойдет
• Сложная планировка — предпочтительна двухтрубная горизонтальная или лучевая
• Требования к эстетике — лучевая схема со скрытой прокладкой труб

Наличие дополнительных систем

Если планируется установка теплых полов, бойлера косвенного нагрева или других потребителей тепла, выбирайте двухтрубную или лучевую схему с коллекторами.



Типичные ошибки при выборе и монтаже схем отопления

На основе многолетнего опыта специалисты Теплострой выделяют наиболее частые ошибки:

Ошибки проектирования

1. Неправильный расчет мощности системы — приводит к нехватке или избытку тепла
2. Игнорирование гидравлического расчета — вызывает неравномерный прогрев радиаторов
3. Отсутствие запаса мощности — не учитываются экстремально низкие температуры
4. Неправильный выбор диаметров труб — создает повышенное гидравлическое сопротивление

Ошибки монтажа

1. Несоблюдение уклонов в самотечных системах — нарушает циркуляцию
2. Отсутствие воздухоотводчиков — приводит к завоздушиванию и шуму
3. Неправильная установка циркуляционного насоса — снижает эффективность и срок службы
4. Экономия на запорной арматуре — затрудняет обслуживание системы
5. Отсутствие балансировочных клапанов — делает невозможной точную настройку системы

Ошибки эксплуатации

1. Неправильная первичная настройка — система работает неэффективно
2. Использование некачественного теплоносителя — ускоряет коррозию и образование отложений
3. Отсутствие регулярного обслуживания — снижает КПД и срок службы оборудования

Доверив проектирование и монтаж специалистам Теплострой, вы исключите эти и многие другие ошибки.

Стоимость различных схем отопления

Стоимость системы отопления зависит от выбранной схемы, площади дома, применяемых материалов и оборудования. Приведем примерную разницу в стоимости (только материалы, без учета работ):

• Однотрубная система — базовая стоимость (принимаем за 100%)
• Двухтрубная тупиковая — на 40-60% дороже однотрубной
• Двухтрубная попутная — на 50-70% дороже однотрубной
• Лучевая (коллекторная) — на 80-120% дороже однотрубной

Важно понимать, что более дорогие системы окупаются за счет:

• Экономии теплоносителя и топлива
• Возможности точного регулирования температуры
• Большего срока службы
• Меньших затрат на обслуживание

Компания Теплострой предлагает бесплатный расчет стоимости системы отопления для вашего дома с учетом всех особенностей объекта.

Современные технологии в системах отопления

Технологии не стоят на месте, и современные системы отопления становятся все более умными и эффективными.

Погодозависимая автоматика

Система автоматически корректирует температуру теплоносителя в зависимости от уличной температуры. Это позволяет:

• Снизить расход топлива на 15-25%
• Поддерживать стабильную температуру в доме
• Исключить перегрев помещений в межсезонье

Зональное управление

Разделение дома на зоны с независимым управлением температурой. Например:

• Спальни — более прохладные
• Гостиная — комфортная температура
• Детская — повышенная температура
• Технические помещения — минимальный обогрев

Дистанционное управление

Современные системы позволяют управлять отоплением со смартфона из любой точки мира:

• Включение/выключение отопления
• Изменение температурных режимов
• Мониторинг работы оборудования
• Получение уведомлений о неисправностях

Интеграция с системами умного дома

Отопление может взаимодействовать с другими системами:

• Открылось окно — снижается температура в комнате
• Никого нет дома — экономичный режим
• Скоро приедете — система заранее прогревает дом

Специалисты Теплострой помогут интегрировать современные технологии в систему отопления вашего дома.

Заключение

Выбор схемы отопления — ответственное решение, от которого зависит комфорт проживания и эксплуатационные расходы на многие годы. Не существует универсальной схемы, подходящей для всех случаев. Оптимальное решение определяется индивидуально с учетом:

• Площади и этажности здания
• Бюджета проекта
• Требований к комфорту
• Надежности инженерных систем (электроснабжение, газоснабжение)
• Архитектурных особенностей

Компания Теплострой предлагает полный спектр услуг:

• Выезд специалиста на объект для оценки
• Профессиональное проектирование с учетом всех нюансов
• Подбор оптимального оборудования
• Качественный монтаж с соблюдением всех норм и стандартов
• Пусконаладочные работы и обучение персонала
• Гарантийное и постгарантийное обслуживание

Наши инженеры имеют многолетний опыт реализации проектов различной сложности — от небольших дачных домов до загородных резиденций площадью более 500 м². Мы поможем выбрать оптимальную схему отопления, которая обеспечит тепло и комфорт в вашем доме на долгие годы.

Свяжитесь с нами для бесплатной консультации и расчета стоимости системы отопления для вашего дома!

Часто задаваемые вопросы

Какая схема отопления самая экономичная?

С точки зрения начальных затрат — однотрубная система. Однако по эксплуатационным расходам наиболее экономична двухтрубная система с погодозависимой автоматикой, которая окупается за 3-5 лет.

Можно ли комбинировать разные схемы в одном доме?

Да, это распространенная практика. Например, первый этаж с теплыми полами через коллектор, второй этаж — двухтрубная система с радиаторами.

Нужен ли циркуляционный насос для двухтрубной системы?

Для домов площадью более 100 м² насос обязателен. Для небольших домов возможна работа на естественной циркуляции, но с ограничениями.

Какой диаметр труб выбрать?

Зависит от схемы и протяженности контура. Для однотрубных систем — 25-32 мм, для двухтрубных — 20-25 мм (магистраль) и 16-20 мм (отводы). Точный расчет выполняется на этапе проектирования.

Как часто нужно обслуживать систему отопления?

Рекомендуется ежегодное профилактическое обслуживание перед началом отопительного сезона: проверка оборудования, промывка системы при необходимости, контроль давления.
